一、产品概述：

400X 流量控制阀由 主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，控制和调节主阀开度，使通过主阀的流量保持不变。本产品利用水力自力控制，不需要其它装置和能源，保养简便，流量控制稳定。广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

二、产品特点

1、稳流效果好。感压管向高灵敏的导阀发出信号，反应快速而准确;

2、调整操作方便。只需调节导阀的调节螺钉，就能获得稳定的出口流量;

3、节能效果好。采用流线型设计，流阻小。阀门启闭依靠介质自身压力控制，无需外供驱动源。

三、工作原理

当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。

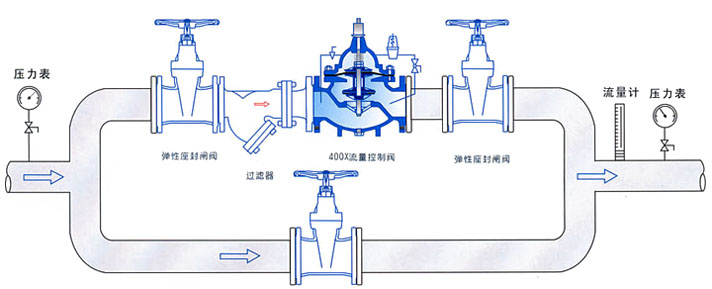

四、安装示意图

五、拆卸步骤

1. 先将400X流量控制阀前后端弹性座封闸阀关闭；

2.将主阀上的铜管锁母松开，卸开铜管，阀内压力释放，同时方便阀帽子螺丝的拆卸；

3.卸开阀帽子上一圈螺丝，拿开帽子；

4.取出弹簧；

5.拿出轴、膜片，这整套内部件；

6.取出后，用水清洗干净，检查有没有腐蚀或破坏；

7. 如发现400X流量控制阀膜片或密封垫有损坏，请将轴芯上的螺帽松脱，逐件分解膜片或密封垫，出取出后重新换上新的膜片或密封垫；

8. 详细检视400X流量控制阀主阀内部阀座、轴芯等是否有损坏，若有其它杂物在主阀内部将其清理出；可用水冲洗；

9. 依反向顺序将   换后的零件组合，装好主阀，注意阀门不能有卡阻现象；

10. 请参考400X流量控制阀安装操作注意事项重新安装使用。
