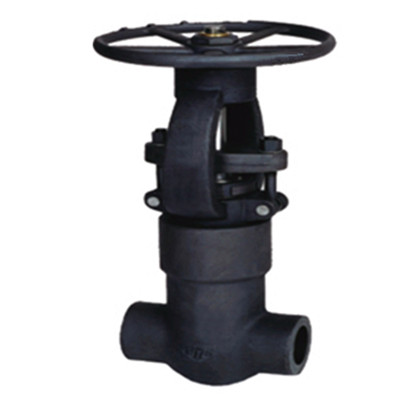

泰科阀门-锻钢自密封闸阀
零件材料明细表
| 序 号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
| Type A105N | Type F22 | Type F304（L） | Type F316(L) | ||
| 1 | 阀 体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 阀 座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 3 | 闸 板 | A182 /F430 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 4 | 阀 杆 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) |
| 5 | 自密封座 | A105N | A182 F304 | A182 F304(L) | F316(L) |
| 6 | 自密封环 | A182 F304 | A182 F304 | A276 304(L) | A276 316(L) |
| 7 | 阀 盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 8 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 9 | 圆柱销 | A276 420 | A182 F304 | ||
| 10 | 填 料 | 柔性石墨+304丝 | BPTFE | ||
| 11 | 提升螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 12 | 填料压套 | A276 F420 | A182 F304 | ||
| 13 | 填料压板 | A105 | A182 F304 | ||
| 14 | 螺 母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 15 | 阀杆螺母 | A276 420 | |||
| 16 | 手 轮 | A197 | |||
| 17 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| Brass | |||||
| 适 用 介 质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适 用 温 度 | -29℃～425℃ | -29℃～550℃ | -29℃～200℃ | ||
连接尺寸
| NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| L | 900Lb-150Lb | 140 | 140 | 140 | 178 | 178 | 216 |
| 2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | |
| H(开) | 321 | 321 | 321 | 380 | 414 | 502 | |
| W | 160 | 160 | 180 | 200 | 250 | 280 | |
| 重量 | 900LB-1500LB | 11.5 | 10.8 | 10.5 | 19.6 | 21.0 | 55.4 |
| 2500LB | 12.3 | 11.6 | 10.8 | 26.0 | 28.4 | 60.0 | |
