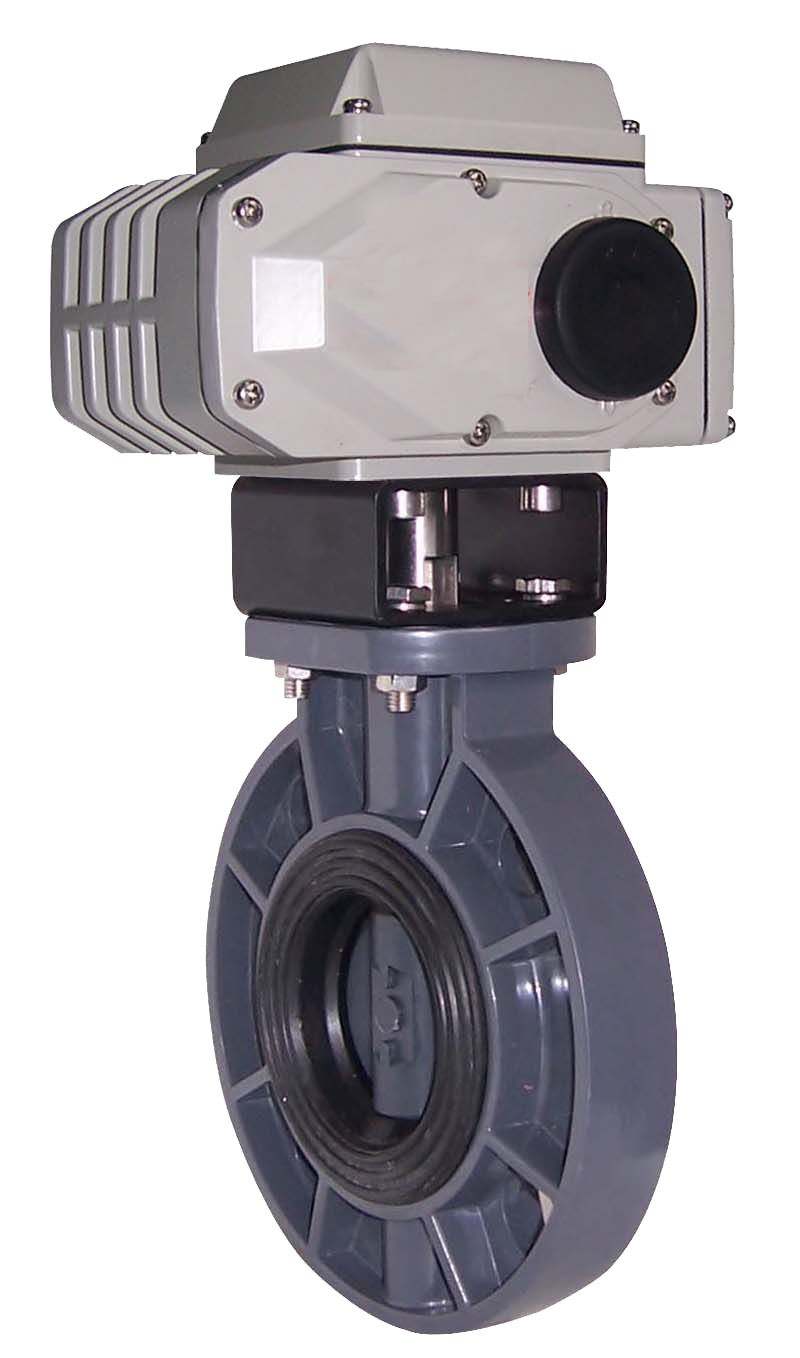

电动塑料蝶阀

D971S电动塑料蝶阀（UPVC电动塑料蝶阀）采用一体式电动执行器与塑料蝶阀组成，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。UPVC电动塑料蝶阀重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。

400-606-6689

在线咨询

产品详情

D971S电动塑料蝶阀

产品概述

产品特点

1、外型结构紧凑美观，材质卫生无毒。
    2、本体重量轻容易安装。
    3、耐腐蚀性强，应用范围广。
    4、耐磨损、容易拆卸，维护简单易行。
    5、管壁平洁光滑，输送流体时具有较小的磨擦阻力和附着力。
    6、优异的耐老化和抗紫外线性能，使用寿命比其它管道系统长。

技术参数

公称通径	DN（mm）	50～300
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用温度	≤60℃
适用介质	空气、水、气体、油品等

执行器参数及特点

电源电压	AC220/380V，50/60Hz	手动操作	同附带手柄操作
输出力矩	50N·M～2000N·M	限位	电气、机械二重限位
动作范围	0～90° 0～360°	防护等级	相当于IP-65
动作时间	15秒/30秒/60秒	位置测量	可选装开关或电位计
保护装置	过热保护	驱动电机	8W/E
环境温度	-30°～60°	进线接口	PE1/2〞进线线锁
防爆等级	ExdII BT4;特殊要求可定制ExdII BT6
执行器特点： 1、功能强劲:智能型、调节型、开关式。 2、体积小巧：体积仅相当于同类产品的35%左右。 3、使用方便：采用单相电源，接线简单;采用独创的球型凸出结构，使观察更方便;免加油免点检、防水防锈、任意角度安装。 4、保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。 5、智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。

规格尺寸

公称通径 (mm)	连接尺寸（mm）											工作压力(MPa)
	D	D1				D2	A	L	H1	H2	Z-Φd
	D	D1	JIS	DIN	ANSI	D2	A	L	H1	H2	Z-Φd
40	47	110	105	110	3.88	150	161	39	86	70	4-18	0.7
50	56	125	120	125	4.75	160	161	40	88	70	4-18	0.7
65	71	145	145	145	5.5	185	161	46	100	70	4-18	0.7
80	85	160	160	160	6.00	195	161	46	105	85	8-18	0.7
100	105	180	180	180	7.50	215	161	54	118	85	8-18	0.6
125	131	210	210	210	8.50	250	161	70	163	93	8-18	0.5
150	153	240	240	240	9.50	285	188	74	176	93	8-22	0.5
200	204	295	290	295	11.75	340	188	87	210	93	8-22	0.4
250	255	350	355	350	14.25	395	268	114	240	93	12-22	0.3
300	307	400	400	400	17.00	445	268	114	270	93	12-22	0.3
350	358	460	445	460	18.75	505	268	127	300	93	16-22	0.3
400	389	515	510	515	21.25	580	268	140	350	108	16-22	0.3
450	446	565	565	565	22.75	615	268	152	370	108	20-26	0.2
500	494	620	620	620	25.00	670	268	152	400	108	20-26	0.2
600	590	725	730	725	29.50	780	268	178	465	108	20-30	0.2
