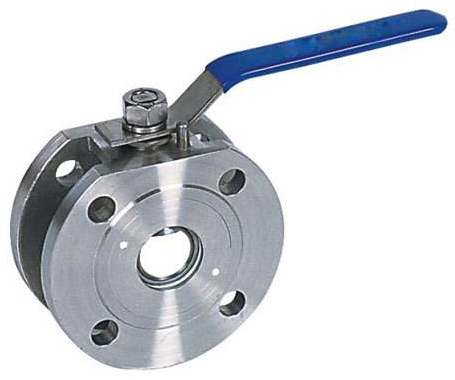

薄型保温球阀

薄型保温球阀参照意大利产品的特点，与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显著的优点，该阀具有良好的保温效果。此外，阀座采用弹性密封结构，密封可靠，启闭轻松，并设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性，并且设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。同时根据用户需要，也可设有防静电结构。

400-606-6689

在线咨询

产品详情

薄型保温球阀

产品概述

产品特点

1、薄型保温球阀采用整体式夹套结构设计，更能均匀地保温、保冷。

2、薄型保温球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好。

3、夹套采用碳素钢管焊接比铸造的更加耐压牢固。

4、阀门的通径和管径一至，介质呈直线流动，阻力小，能有效降低管路中介质热量的损失，对容易凝固、高粘度的液体介质具有优良的性能。

适用范围

薄型保温球阀适用于Class150、PN1.0～2.5MPa，工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

技术参数

公称压力PN	公称通径DN	适用温度	适用介质	驱动方式
1.6～2.5MPa	15～200mm	-20～150～300℃	水、气、油品、天然气和酸碱腐蚀性介质	手动、气动、电动等

零件材料

序号	零件名称	材质		序号	零件名称	材质
1	阀体	不锈钢CF8M/CF8	碳钢WCB	7	手柄	不锈钢304	不锈钢SS304
2	球	不锈钢316/304	不锈钢SS304	8	阀杆螺母	不锈钢304	不锈钢SS304
3	密封垫	聚四氟乙烯PTFE	聚四氟乙烯PTFE	9	填料压盖	不锈钢304	不锈钢SS304
4	阀杆	不锈钢316/304	不锈钢SS304	10	手柄套	塑料Plastic	塑料Plastic
5	填料	不锈钢PTFE	聚四氟乙烯PTFE	11	密封瓶帽	不锈钢316/304	不锈钢SS304
6	定位锁	不锈钢304	不锈钢SS304	12	垫圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE

规格尺寸

尺寸			d	L	D	D1	D2	H	E	b	z-d1	l	2-G
mm	in		d	L	D	D1	D2	H	E	b	z-d1	l	2-G
15		1/2"	15	32	95	65	45	62	110	14	4-14	2	3/8
20		3/4"	19	38.5	105	75	55	70	125	14	4-14	2	3/8
25		1"	23.5	45	115	85	65	79	135	16	4-14	2	3/8
32		1 1/4"	30	55	135	100	78	86	150	16	4-18	3	1/2
40		1 1/2"	36	62	145	110	85	92	150	18	4-18	3	1/2
50		2"	45	72	160	125	100	102	180	20	4-18	3	1/2
65		2 1/2"	58	95	180	145	120	158	250	22	4-18	3	1/2
80		3"	67	120	195	160	135	172	300	24	8-18	3	1/2
100		4"	76	145	215	180	155	187	350	24	8-18	3	1/2
125		5"	100	200	245	210	185	200	650	26	8-18	3	1/2
150		6"	125	225	280	240	210	240	840	26	8-23	3	1/2
200		8"	195	275	335	295	265	278	1000	28	12-20	3	1/2
