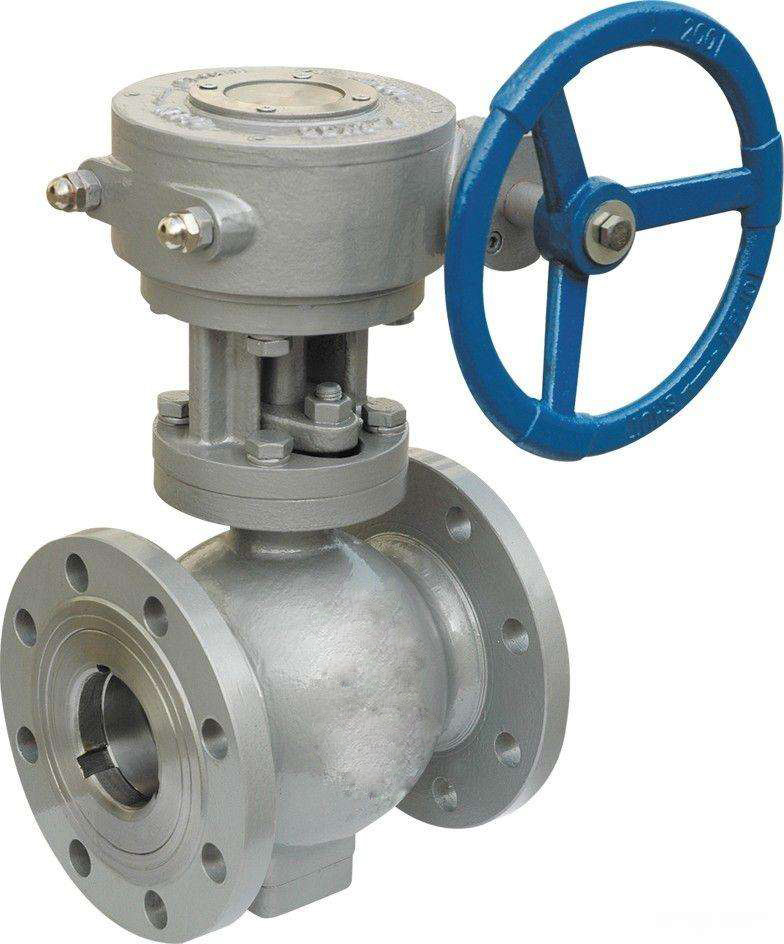

铸钢蜗轮球阀
产品概述
铸钢蜗轮球阀是一种重要的阀类，该球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭，广泛应用于石油化工、长输管线等领域。
产品特点
铸钢涡轮球阀流动阻力小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过，球阀旋转90°即可全关全开，启闭迅速，与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。
零件材料
| 序号 | 零件名称 | 材质 | 序号 | 零件名称 | 材质 | ||
| GB | ASTM | GB | ASTM | ||||
| 1 | 阀体 | WCB | A2116-WCB | 9 | 填料压盖 | WCB | A2116-WCB |
| 2 | 密封圈 | PTFE | PTFE | 10 | 定位片 | 25 | A105 |
| 3 | 球体 | 1C18Ni9Ti | SS304 | 11 | 挡圈 | 65Mn | AISI 1066 |
| 4 | 螺母 | 35 | A194-2H | 12 | 手柄 | K33 | A47-667 Gr.32510 |
| 5 | 螺柱 | 35CrMoA | A193-B7 | 13 | 阀杆 | 1Cr33 | A276-410 |
| 6 | 石体 | WCB | A216-WCB | 14 | 螺钉 | 35 | A193-B7 |
| 7 | 垫片 | 柔性石墨+不锈钢 | B12.10-304F/.G | 15 | 止推垫片 | PTFE | PTFE |
| 8 | 填料 | PTFE | PTFE | ||||
技术规范
| 设计依据 | 国标系列 | 美标系列 | |
| 设计标准 | GB/T12237 | AP16D | ANSI B16.34 |
| 法兰连接结构长度 | GB/T12221 | AP16D | ANSI B16.10 |
| 结构长度(焊接) | GB/T15188.1 | AP16D | ANSI B16.10 |
| 连接法兰 | GB/T9113 JB/T79 Hg20592 | ANSI B16.5、B16.47 | |
| 对焊端 | GB/T12224 | ANSI B16.25 | |
| 试验和检验 | GB/T9092 | AP16D | AP1598 |
规格尺寸
| 公称通径 | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 108 | 117 | 127 | 165 | 176 | 191 | 203 | 229 | 356 | 394 | 457 |
