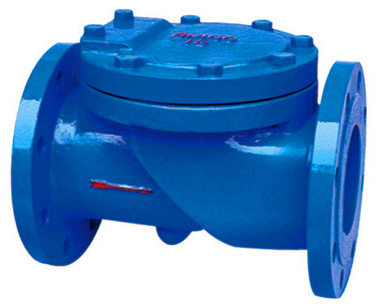

橡胶瓣止回阀
产品概述
橡胶瓣止回阀主要由阀体、阀盖及橡胶瓣三种主要零件组成。其中橡胶瓣由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，阀瓣开关寿命可达100万次。该阀采用全流面积式设计，具有水头损失小，不易堆积杂物，维修简便等特性。该阀主要适用于给排水系统，可安装于水泵出水口处，以防止倒流及水锤对泵损害。该阀还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。
技术参数
| 型号 | 公称压力 | 壳体试验压力 | 密封试验压力 | 适用介质 | 工作温度 |
| SFCV-10 | 1.0Mpa | 1.5Mpa | 1.1Mpa | 水及弱腐蚀性流体 | 0~80℃ |
| SFCV-16 | 1.6Mpa | 2.4Mpa | 1.76Mpa |
零件材料
| 零件名称 | 阀 体 | 阀盖 | 阀瓣 |
| 材料 | 灰铸铁/球墨铸铁 | 灰铸铁/球墨铸铁 | 钢材+强化尼龙布 |
| DN (mm) | 连接尺寸（mm）1.0MPa | 连接尺寸（mm）1.6MPa | ||||||||
| L | D | K | b | z-φd | L | D | K | b | z-φd | |
| 40 | 112 | 145 | 110 | 18 | 4-18 | 112 | 145 | 110 | 18 | 4-18 |
| 50 | 120 | 160 | 125 | 20 | 4-18 | 120 | 160 | 125 | 20 | 4-18 |
| 65 | 130 | 180 | 145 | 20 | 4-18 | 130 | 180 | 145 | 20 | 4-18 |
| 80 | 150 | 195 | 160 | 22 | 8-18 | 150 | 195 | 160 | 22 | 8-18 |
| 100 | 165 | 215 | 180 | 24 | 8-18 | 165 | 215 | 180 | 24 | 8-18 |
| 125 | 190 | 245 | 210 | 26 | 8-18 | 190 | 245 | 210 | 26 | 8-18 |
| 150 | 210 | 280 | 240 | 26 | 8-22 | 210 | 280 | 240 | 26 | 8-22 |
| 200 | 255 | 335 | 295 | 28 | 8-22 | 255 | 335 | 295 | 30 | 12-22 |
| 250 | 310 | 390 | 350 | 28 | 12-22 | 310 | 405 | 355 | 32 | 12-26 |
| 300 | 320 | 440 | 400 | 28 | 12-22 | 320 | 460 | 410 | 32 | 12-26 |
| 350 | 380 | 500 | 460 | 30 | 16-22 | 380 | 520 | 470 | 36 | 16-26 |
| 400 | 405 | 565 | 515 | 32 | 16-26 | 405 | 580 | 525 | 38 | 16-30 |
| 450 | 430 | 615 | 565 | 32 | 20-26 | 430 | 640 | 585 | 40 | 20-30 |
| 500 | 450 | 670 | 620 | 34 | 20-26 | 450 | 715 | 650 | 42 | 20-33 |
| 600 | 510 | 780 | 725 | 36 | 20-30 | 510 | 840 | 770 | 48 | 20-36 |
