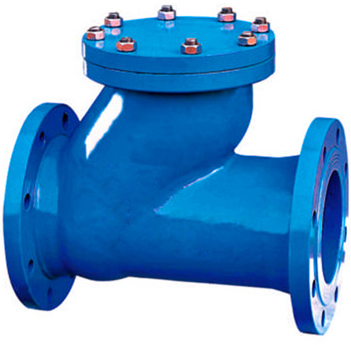

无磨损球形止回阀
无磨损球形止回阀采用橡胶包皮滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下左右滚动，从而打开或关闭阀门。消声式关闭，不产生水锤，密封性能好。
400-606-6689
在线咨询
无磨损球形止回阀
产品概述
无磨损球形止回阀采用橡胶包皮滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下左右滚动，从而打开或关闭阀门。消声式关闭，不产生水锤，密封性能好。阀体采用全水流通道，流量大，阻力小，水头损失比旋启式小50%。水平或垂直安装均可，可用于冷水、热水、工业及生活用水管网系统中，更适用潜水排水污泵，介质温度为≤80℃。
技术参数
| 型号 | 公称压力 | 壳体试验压力 | 密封试验压力 | 适用介质 | 工作温度 |
| HQ41X-10 | 1.0Mpa | 1.5Mpa | 1.1Mpa | 水及弱腐蚀性流体 | 0~80℃ |
| HQ41X-16 | 1.6Mpa | 2.4Mpa | 1.76Mpa |
零件材料
| 零件名称 | 阀体/阀盖 | 球架/挡板 | 球体 |
| 材料 | 铸铁/铸钢 | 铸铁/铸钢 | 碳钢包橡胶 |
连接尺寸
| DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L(mm) | 216 | 214 | 293 | 305 | 381 | 403 | 495 | 622 | 698 | 787 |
| H(mm) | 185 | 210 | 245 | 280 | 335 | 400 | 495 | 600 | 715 | 820 |
