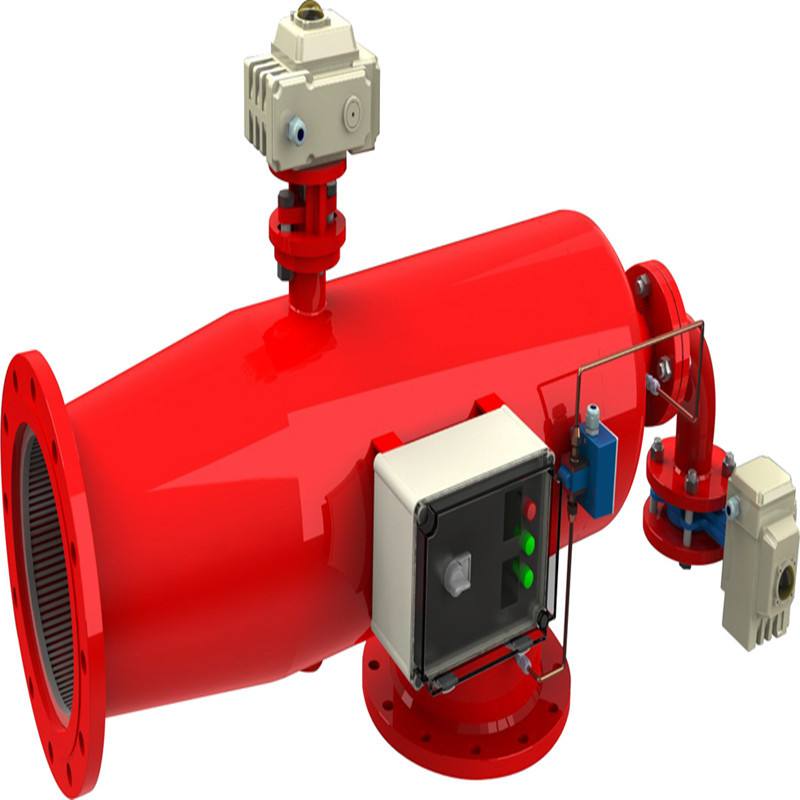

全自动反冲洗排污过滤器

XDV-IZ系列全自动反冲洗排污过滤器适用于工业废水处理流程,钢铁厂冲渣水、电厂流程及冷却水、造纸工序及进水,化工生产流程及灌溉系统等场合,用以滤去水中3500~300微米粒径的各种硬质颗粒,确保系统的安全可靠运行。

400-606-6689

在线咨询



全自动反冲洗排污过滤器


产品概述



XDV-IZ系列全自动反冲洗排污过滤器适用于工业废水处理流程,钢铁厂冲渣水、电厂流程及冷却水、造纸工序及进水,化工生产流程及灌溉系统等场合,用以滤去水中3500~300微米粒径的各种硬质颗粒,确保系统的安全可靠运行。

工作原理



XDV-IZ系列全自动反冲洗排污过滤器采用高强度的不锈钢网,具有处理量大,使用寿命长、清洗效率高等特点。本机采用智能压差控制、定时控制自动反冲洗过滤网。当过滤器进出口压差达设定值或定时器达到设定时间时,电动控制箱发出信号驱动阀门转动,同时排污阀打开。这时水流被迫从过滤网筒的入口段孔进入滤筒外侧与壳体夹层,反向从滤网外侧冲洗粘附在网孔上的杂质,达到清洁过滤网的目的,当过滤器进出口压差恢复正常或定时器设定时间结束后,电机停止转动,电动排污阀关闭。整个过程中,液体不断流,实现了连续化、自动化生产。

性能特点



1、单台流量:50-1200M3/H,更大流量可由多台单机并联

2、最小工作压力:0.2Mpa

3、最大工作压力:1.0/1.6/2.5/4.0Mpa

4、最高工作温度:80℃

5、过滤精度:300~3500微米

6、控制方式:压差、时间、手动

7、控制箱接入电压:交流220v

8、额定操作电压:三相、AC220v/380v、50HZ


技术参数


规格型号

公称通径DN(mm)

最大流量(T/h)

外形尺寸(mm)

设备重量(kg)

L

h

排污口径

XDV-25IZ

25

4.9

360

500

15(*)

20

XDV-40IZ

40

12

360

500

15(*)

25

XDV-50IZ

50

19

380

500

15(*)

25

XDV-65IZ

65

28

390

550

20(*)

25

XDV-80IZ

80

50

500

600

25(*)

25

XDV-100IZ

100

80

500

650

25(*)

32

XDV-125IZ

125

125

550

700

40(*)

40

XDV-150IZ

150

180

700

700

50

50

XDV-200IZ

200

320

780

800

65

65

XDV-250IZ

250

490

960

850

80

80

XDV-300IZ

300

710

1100

900

100

100

XDV-350IZ

350

970

1300

1000

100

125

XDV-400IZ

400

1260

1500

1080

100

150

XDV-450IZ

450

1590

1700

1150

150

150

XDV-500IZ

500

1970

2000

1250

150

150

XDV-600IZ

600

2850

2280

1450

200

200

*号表示螺丝连接口,其他为法兰连接

可按客户要求订做各种尺寸口径过滤器

表中参数仅供参考,设备实际尺寸以供货状态为准


相关名词解释



1、反冲洗:水流带动杂质冲刷滤网,杂质被截留在滤网后端。设备进入排污状态时,安装在滤网内的反冲阀将滤网分截成前后端,同时滤网后端的排污阀开启,形成后端的低压状态,前端被截的高压水流将从外向内冲击滤网后端,使杂质随水流从排污阀排出。

2、压差控制:设备的水流被滤网分成前后两部分,但出入口流量是一样的,当杂质在滤网积聚后,至使入口可过流面积减少,导致滤网前段流体压力增大,与出水口形成压力差,杂质积聚越多,压力差越大。压差表组件可提取出入口压差数值,同时转换成电流信号供给控制箱完成压差开关控制。

3、定时控制:控制箱内的可编程元件写入控制时间并被激活后,程序将根据预设时间自动启动一系列操作,控制电路完成反冲洗排污过程。
