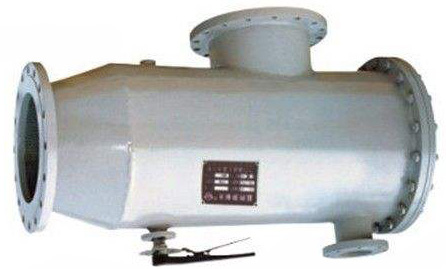

GPG-L直角式自动排污过滤

产品介绍

GPG-L直角式自动排污过滤器是一种先进、高效且易操作的全自动过滤装置，具有反向冲洗、排除杂质的功能。它是一种能使用低质水进行工业冷却的过滤器，也可用于其它工艺过程的过滤，能够定期冲洗排除杂质，一般安装在换热器或其它执行结构的前面。

工作原理

GPG-L直角式自动排污过滤器芯采用高强度的楔形滤网，通过压差控制、定时控制自动清洗滤芯。当过滤器内杂质积聚在滤芯表面引起进出口压差增大到设定值，驱动反冲洗机构。当反冲洗吸盘口与滤芯进口正对时，排污阀打开，此时系统泄压排水，吸盘与滤芯内侧出现一个相对压力低于滤芯外侧水压的负压区，迫使部分净循环水从滤芯外侧流入滤芯内侧，吸附在滤芯内内壁上的杂质微粒随水流进穣盘内并从排污阀排出。特殊设计的滤网使得滤芯内部产生喷射效果，任何杂质都将被从光滑的内壁上冲走。当过滤器进出口压差恢复正常或定时器设定时间结束，整个过程中，物料不断流，反洗耗水量少，实现了连续化，自动化运作。

产品特点

1、采用专利技术的内部机械结构，实现了真正意义上的高压反冲洗功能，可轻松彻底地清除滤网截留的杂质，清洗无死角，通量无衰减，保障了过滤效率。
    2、采用304、316L不锈钢楔形滤网，强度大、精度高、耐腐蚀，最高过滤精度可达25微米。
    3、易损件少，无耗材，运行维护费用低，操作管理简单。
    4、结构设计紧凑合理，占地面积小，安装移动灵活方便。
    5、控制系统反应灵敏，运行精确，可根据不同水源和过滤精度灵活调整反冲洗压差时间和时间设定值。
    6、在反冲洗过程中，各个（组）滤网依次进行反冲洗操作，确保滤网安全、高效清洗，而其他滤网不受影响，继续过滤。
    7、采用气动排污阀，反冲洗历时短，反冲洗耗水量少，环保经济。
    8、设备电器系统采用集成控制模式，可以实现远程控制。
    9、设备通过自身的检索和应变功能，实现自动反冲洗，可应对不稳定的水质波动，无需人工干预。

应用范围

GPG-L直角式自动排污过滤器广泛用于冶金、化工、石油、造纸、医药、食品、采矿、电力、城市给水等领域，诸如工业废水、循环水的过滤，乳化液的再生，废油过滤处理，冶金行业的连铸水系统、高炉水系统，热轧用高压水除鳞系统等。

规格参数

过滤器选型原则

    1、进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
    2、公称压力：按照过滤管路可能出现的最高压力确定过滤器的压力等级。
    3、孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。

    4、过滤器材质：过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
    5、阻力损失计算：水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa。
