一、Y型过滤器产品概述：

Y型过滤器可有效去除管路流体中的机械杂质，用于过滤对不锈钢或铸铁无腐蚀作用的流动液体。

二、运用场合

Y型过滤器适用于循环冷却水系统、热交换系统、空调制冷系统、集中供暖系统、热水锅炉系统等，适用行业包括建筑、化工、电力、冶金、橡胶、造纸、轻纺、煤炭、食品等行业。过滤器要求流经水处理仪的介质温度不可超过225℃。

三、Y型过滤器产品特点：

1、结构简单，可靠性强;

2、拆装方便，易清洗、维护;

3、滤网规格多，满足不同场合过滤要求;

4、价格低廉，使用寿命长。

四、Y型过滤器产品型号说明

该设备按进出水口公称通径分，常规产品有DN50mm～DN600mm等共14种规格;公称压力为1.6MPa;按结构形式分为Y型和T型两种。

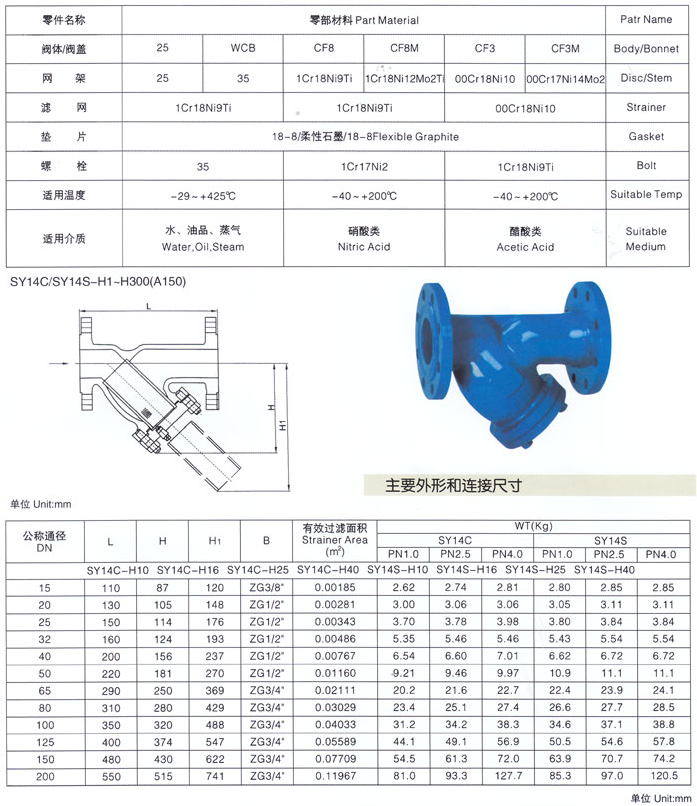

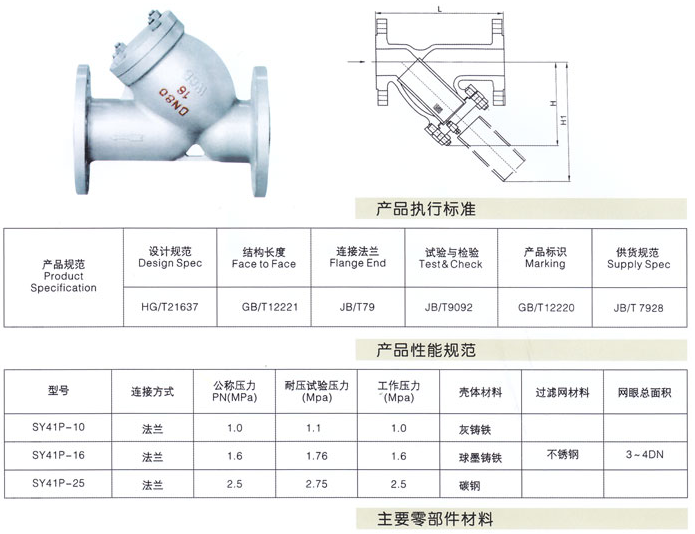

五、Y型过滤器结构及外形尺寸

该产品主要由进出口法兰、壳体、过滤部件和法兰盖等组成，其基本结构及外形尺寸如图所示。将法兰盖取下，即可取出过滤部件进行清洗，除去滤网上截留下来的杂质。

六、Y型过滤器技术性能参数

公称压力：1.6MPa(其他规格可特制)

工作温度：≤225℃

滤网规格：10～120目/英寸可选，默认规格为20目

七、Y型过滤器安装、使用

1.安装时应注意使壳体上的箭头方向(水平或向下)与介质的流动方向一致，并使法兰盖始终向下，以便于开盖时排污;

2.建议设置旁通，以便在过滤器进行清洗或故障时不影响系统的正常运行;

3.过滤器与执行机构或仪表之间应有一定距离，一般为公称通径的6～10倍以上;

4.过滤器与水处理设备配套使用时，应安装在水处理设备进水口之前;

5.过滤部件须定期清洗，清洗周期及清洗剂由用户根据使用条件自行决定。
