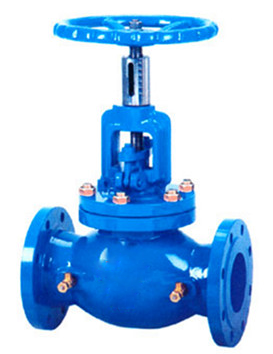

KPF平衡阀
KPF平衡阀是一种具有特殊功能的阀门,具有良好的流量特性,能够合理的分配流量,实现流量定量,可以有效地解决供热(空调)系统中存在的室温冷热不均问题。由于该阀门设有开启度指示.开度锁定装置及用于流量测定的测压小阀,所以只要在各个支路及用户入口装上适当规格的平衡阀,并用专用智能仪表进行一次性调试后锁定。
400-606-6689
在线咨询KPF平衡阀是一种具有特殊功能的阀门,具有良好的流量特性,能够合理的分配流量,实现流量定量,可以有效地解决供热(空调)系统中存在的室温冷热不均问题。由于该阀门设有开启度指示.开度锁定装置及用于流量测定的测压小阀,所以只要在各个支路及用户入口装上适当规格的平衡阀,并用专用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理的范围内,从而克服了“大流量,小温差”的不合理化现象。
零件材料
零件名称 | 阀体、阀盖、 阀瓣、填料压套 | 阀杆、密封圈 | 阀杆螺母 | 垫圈 | 填料 |
材料 | 灰铸铁 | 不锈钢 | 铸铜 | 橡胶石棉板 | 膨胀石墨 |
技术参数
公称压力 PN(MPa) | 试验压力(MPa) | 工作压力(MPa) | 工作介质 | 介质温度 (℃) | ||
壳体 | 密封 | P20 | P12 | |||
1.6 | 2.4 | 1.76 | 1.5 | 1.6 | 水 | 0-100 |
连接尺寸
DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
H | 150 | 160 | 182 | 192 | 250 | 264 | 380 | 413 | 446 |
H1 | 160 | 170 | 197 | 207 | 270 | 284 | 410 | 448 | 506 |
D0 | 80 | 180 | 80 | 90 | 100 | 120 | 200 | 200 | 240 |
DN(mm) | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 |
L | 400 | 480 | 495 | 622 | 698 | 787 | 914 | 978 | 1295 |
H | 540 | 623 | 687 | 782 | 914 | 968 | 1037 | 1440 | 1790 |
H1 | 595 | 688 | 762 | 867 | 1009 | 1073 | 1152 | 1440 | 1790 |
D0 | 240 | 360 | 400 | 500 | 500 | 680 | 680 |
