平衡阀

平衡阀是一种特殊功能的阀门,阀门本身无特殊之处,只在于使用功能和场所有区别。 在某些行业中,由于介质(各类可流动的物质)在管道或容器的各个部分存在较大的压力差或流量差,为减小或平衡该差值,在相应的管道或容器之间安设阀门,用以调节两侧压力的相对平衡,或通过分流的方法达到流量的平衡,该阀门就叫平衡阀。

400-606-6689

在线咨询

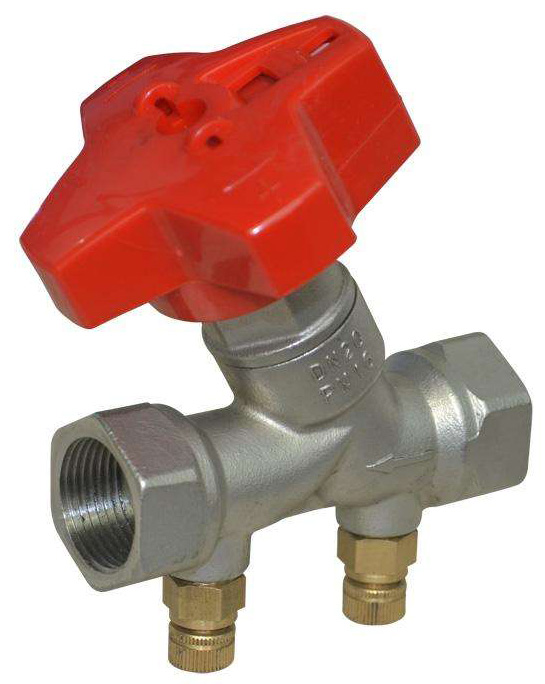

平衡阀

平衡阀是一种特殊功能的阀门,阀门本身无特殊之处,只在于使用功能和场所有区别。 在某些行业中,由于介质(各类可流动的物质)在管道或容器的各个部分存在较大的压力差或流量差,为减小或平衡该差值,在相应的管道或容器之间安设阀门,用以调节两侧压力的相对平衡,或通过分流的方法达到流量的平衡,该阀门就叫平衡阀。


主要原理


平衡阀是一种具有数字锁定特殊功能的调节型阀门,

采用直流型阀体结构,具有更好的等百分比流量特性,能够合理地分配流量,有效地解决供热(空调)系统中存在的室温冷热不均问题。同时能准确地调节压降和流量,用以改善管网系统中液体流动状态,达到管网液体平衡和节约能源的目的。阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀,只要在各支路及用户入口装上适当规格的平衡阀,并用专用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理的范围内、从而克服了“大流量,小温差”的不合理现象。

平衡阀既可安装在供水管上,也可以安装在回水管上,一般要安装在回水管上,尤其对于高温环路,为方便调试,更要装在回水管上,安装了平衡阀的供(回)水管不必再设截止阀。

在管道系统中安装平衡阀,通过对其的调节来改变系统管道特性阻力数比值,达到与设计要求一致。系统调试合格后,不存在静态水力失衡问题。

调试合格的系统如处于部分负荷运行状态,在总流量减少时由平衡阀所调节的各分支管道会自动同比减少流量,但各分支管道所设定的流量比值不变。


实际应用


当系统的运行调节采用集中量调节(比如水泵的变速调节等)时,不能采用平衡阀和自力式压差平衡阀。因为这种调节是通过改变水量实现的,因而调节时改变了系统的水力工况,所以若采用平衡阀,势必造成有的阀能正常工作,但系统流量过大(超过此时的热负荷所对应的流量),有的阀全开仍达不到流量要求,有的阀因两端压差达不到启动压差而不能正常工作,即出现流量分配的混乱。显然,由于平衡阀的存在而造成了系统集中调节不能实现。这时若采用手动调节阀,则系统总流量增减时,各支路、各用户的流量可以同比例增减,即系统的集中调节可以传达至每一个末端装置。

当系统的运行调节为质调节时,可以采用平衡阀和自力式压差平衡阀,因为这种调节方式只改变供水温度,而与系统的水力工况无关,即在不改变系统的水力工况的情况下,把调节传达到每个用户和设备。采用平衡阀,可以吸收网路的压力波动,维持被控负载的流量恒定。采用平衡阀可以吸收网路的压力波动,以及克服内扰(被控环路内部的阻力变化),以维持施加于被控环路上压差恒定。

当系统采用分阶段改变流量的质调节时,虽然每个阶段流量不变。但若采用平衡阀,每个流量阶段要对控制流量或控制压差进行设定,给运行管理带来很大不便,所以不宜采用。
